供電電源
|
功耗
|
<1000VA
|
|
供電
|
AC:88～125V(47～63Hz)；DC110～300V
|
|
|
支持協議
|
IEC-61850 9-1/9-2，IEC-60044-7/8，GOOSE
|
|
|
模擬小信號電壓源
|
路數
|
標配8路（4U+4I）；高配24路（12U+12I）
|
|
幅值輸出
|
范圍：交流：0～7.07 VAC ； 直流：-10～+10 VDC??
精度：誤差：0.1V～量程≤0.1% ；噪聲幅度：＜1mV
|
|
|
頻率輸出
|
范圍： 10-1000Hz ；分辨率：0.001 Hz
誤差：10 Hz＜f≤65 Hz，不超過±0.001 Hz ；
65 Hz＜f≤450 Hz，不超過±0.01 Hz；
450 Hz＜f≤1000 Hz，不超過±0.02Hz；
|
|
|
相位輸出
|
范圍: ±360o；精度: 誤差＜0.2o；分辨率: 0.1o
|
|
|

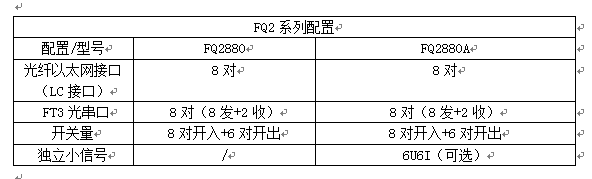

光纖以太網接口
|
傳輸網絡
|
100Base-FX (100M全雙工光纖網絡)
|
|
傳輸端口
|
8對標準LC接口，可任意配置為9-1/9-2的SMV發送接收端或GOOSE發送接收端
|
|
|
傳輸介質
|
50/125μm 或 62.5/125μm多模光纖，波長1310nm，
（千兆傳輸波長為850nm）有效傳輸距離＞1公里
|
|
|
傳輸指示
|
LED動態指示傳輸狀態
|
|
|
FT3光纖接口
|
傳輸網絡
|
實時快速單向光纖傳輸網絡，速度可配置
|
|
傳輸端口
|
8個標準ST接口，包括6個FT3的SMV報文發送端口(兼容IRIG-B,PPS發送)及2個FT3的SMV報文接收端口
|
|
|
傳輸介質
|
62.5/125μm多模光纖，波長850nm,有效傳輸距離＞1公里
|
|
|
傳輸指示
|
LED動態指示傳輸狀態
|
|
|
SMV 通道映射
|
24路獨立的SMV通道映射（12路電壓+12路電流）
|
|
|
SMV報文發送均勻性
|
<1us
|
|
|
其他參數
|
||
|
人機界面
|
觸摸屏：12.1寸電容式觸摸
|
|
|
同步接口
|
GPS /北斗對時接口
|
1個，接收天線裝置（SMA頭）
|
|
光B碼接口
|
2個（IN/OUT），接口類型ST，連接光纖62.5/125μm(多模光纖)
|
|
|
IEEE-1588接口
|
1對，接口類型LC，連接光纖62.5/125μm(多模光纖)
|
|
|
以太網通訊接口
|
RJ45，10/100Mbit，2個
|
|
|
開入量
|
數量： 8對；
特性：可接空節點及帶電位接點（0～250V）；
|
|
|
開出量
|
數量6對；類型：2對空接點不分極性（電氣隔離）
4對快速開出接點(響應時間＜100μs)
直流容量：Vmax: 250VDC/Imax：0.3A
|
|
|
無線功能
|
內置Wi-Fi模塊，可無線控制測試儀
|
|
|
整機尺寸
|
380mmX280mmX140mm
|
|
|
整機重量
|
＜6.8 kg
|
|
