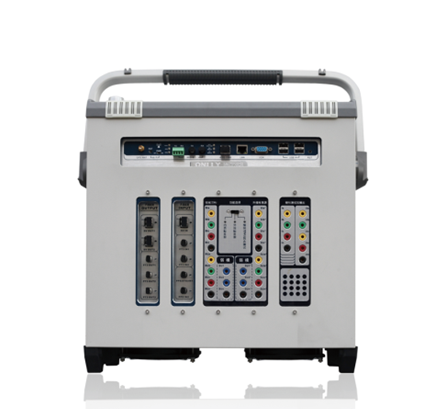

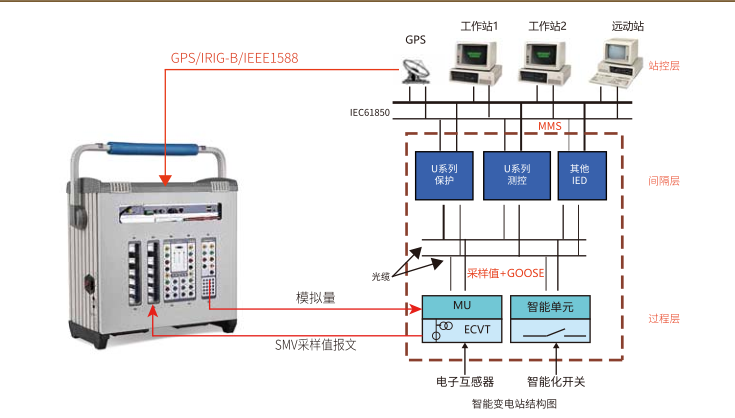

ONLLY-M783合并單元測試儀
制造商：廣東昂立電氣自動化有限公司
l IEC61850-9-1，IEC61850-9-2(LE)，IEC60044-8 FT3，國網公司FT3輸出式合并單元的協議一致性測試
l IEC61850-9-1，IEC61850-9-2(LE)，IEC60044-8 FT3，國網公司FT3輸出式合并單元的暫態校驗
l 合并單元模擬量轉換的準確度測試
l 合并單元輸出的諧波分析
l 合并單元絕對延時時間測試
l 合并單元發送報文的時間抖動特性測試
l 合并單元發送報文的丟包數及丟包率統計
l 合并單元電壓電流同步性測試
l 合并單元自檢及錯誤標處理機制測試
l 合并單元輸出錄波
l 可對電子式CT各項參數進行測量
l 內置4路電壓(0~125V), 3路電流(0~6A)可調模擬量標準源，電流可三相并聯輸出18A; 內置3路小信號弱模信號輸出（DC: -10V~+10V, AC: 0~7.07V）
l 電流電壓相位核對
l 傳統保護裝置測試調試
l 智能變電站保護裝置測試調試
l 內置GPS接收裝置
l 支持IRIG-B，IEEE 1588對時
l 對時誤差測量
l 守時誤差測量
l 光接口功率測試
l SCD文件的解析及圖形化顯示
l GOOSE狀態監視
l 自動生成測試報告
l 三相電壓，三相電流同時測試，同時出三相測試結果。一次接線，中途不用任何改線
l 可以測試合并單元三相之間的角度差
l 可作為錄波分析儀使用
模擬測量輸入 模擬小信號輸入 測量范圍 ±10V（峰值） 帶寬 22kHz(-3dB) 采樣精度 0.05%（typ.） 最大無損壞輸入電壓 ±16.5V（峰值） 輸入阻抗 1MΩ 端口數量 2個 電壓采樣輸入 測量范圍 0~120Vrms 精度 0.05%@Un×5%~120% 額定頻率 50Hz 端口數量 3個 電流采樣輸入 測量范圍 0~1.2A（In=1A） 0~6A(In=5A) 0~120A（暫態) 精度 0.05%@In×5%~120% 額定頻率 50Hz 端口數量 3個 數字測量輸入 光纖以太網 傳輸網絡 100Base-FX ( 傳輸端口類型 標準LC接口（可任意接收9-1/9-2的SMV或GOOSE報文） 端口數量 1個 傳輸介質 50/125μm 或 62.5/125μm多模光纖， 波長1310nm FT3光纖接口 傳輸網絡 單向光纖傳輸網絡，5Mbps/10Mbps自適應 傳輸端口類型 標準ST接口 端口數量 2個 傳輸介質 62.5/125μm多模光纖，波長850nm 對時誤差接口 傳輸網絡 光纖，接收PPS信號 傳輸端口類型 標準ST接口 端口數量 2個 傳輸介質 62.5/125μm多模光纖，波長850nm 模擬量輸出 小信號 輸出通道 3個 輸出范圍 0~7.07V AC或±10V DC 輸出精度 <0.05%@0.1V~7.07V AC 輸出電流 >30mA 電壓源 輸出通道 4個 輸出范圍 2~125V 輸出精度 <0.05%@2V~125V 輸出功率 >60VA @120V 電流源 輸出通道 3 輸出范圍 0~6A 輸出精度 <0.05%@0.2A~6A 輸出功率 >25VA@6A 數字量輸出 光纖以太網 傳輸網絡 100Base-FX ( 傳輸端口類型 標準LC接口（可任意收發9-1/9-2的SMV或GOOSE報文） 端口數量 2個 傳輸介質 50/125μm 或 62.5/125μm多模光纖， 波長1310nm FT3光纖接口 傳輸網絡 單向光纖傳輸網絡，速度可配置 傳輸端口類型 標準ST接口 端口數量 3個 傳輸介質 62.5/125μm多模光纖，波長850nm 其他參數 絕對時延精度 <1us 比差 <0.05%(5%~120%In或Un) 角差 <1’(5%~120%In或Un) 諧波比差 <0.1% 諧波角差 2’ 同步接口 內置GPS 1個（SMA頭） IRIG-B/PPS接口 2個輸入(1個電口、1個ST光口) IEEE-1588接口 1對（LC光口） 內置GPS對時精度 <60ns 開入量 八對開入量（電氣隔離），可接空節點及帶電位節點（0～250V） 開出量 四對空接點開出量；兩對快速開出量(響應時間＜100μs) 人機交互 內置工控機，10.4’液晶屏（800*600分辨率）, 觸摸屏，4個USB 2.0接口 供電方式 AC 220V±10% 整機尺寸
2個輸出(1個電口、1個ST光口)
