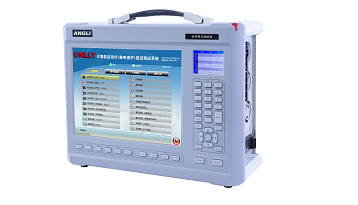

ANGLI-MQ2系列合并單元測試儀
ANGLI-MQ2系列合并單元測試儀
l IEC61850-9-1，IEC61850-9-2(LE)，IEC60044-8 FT3，國網公司FT3輸出式合并單元的協議一致性測試
l IEC61850-9-1，IEC61850-9-2(LE)，IEC60044-8 FT3，國網公司FT3輸出式合并單元的暫態校驗
l 合并單元輸出精度測試（具備統計與變差分析功能）
l 合并單元諧波影響量測試
l 合并單元輸出諧波分析
l 合并單元雙AD一致性檢驗
l 合并單元Goose排查
l 合并單元電流電壓功率顯示
l 合并單元電壓并列測試
l 合并單元同步性測試
l 合并單元時間精度測試
l 合并單元對時守時精度測試
l 合并單元報文監視分析（抖動、離散度、丟幀/錯誤等異常統計）
l 合并單元光功率測試
l 合并單元電壓電流同步性測試
l 合并單元自檢及錯誤時標處理機制測試
l 合并單元輸出錄波
l 支持傳統&智能變電站保護裝置測試調試
l 內置Wi-Fi模塊，支持外接PC無線控制
l 支持北斗、GPS、PPS、IRIG-B等對時方式
l SCD文件的快速解析及圖形化顯示
l SMV&GOOSE狀態監視與分析
l 自動生成測試報告
l 三相電壓，三相電流同時測試，同時出三相測試結果。一次接線，中途不用任何改線
l 可以測試合并單元三相之間的角度差
l 可作為錄波分析儀使用
l 支持常規合并單元測試
|
數字量測量
|
||
|
光纖以太網
|
傳輸網絡
|
100Base-FX (100M全雙工光纖網絡)
可選配兩個端口支持百兆千兆自適應
|
|
傳輸端口類型
|
標準LC接口（可任意收發9-1/9-2的SMV或GOOSE報文）
|
|
|
端口數量
|
8對
|
|
|
傳輸介質
|
50/125μm 或 62.5/125μm多模光纖， 波長1310nm（千兆傳輸波長為850nm）
|
|
|
FT3光纖接口
|
傳輸網絡
|
單向光纖傳輸網絡，5Mbps/10Mbps/20 Mbps自適應
|
|
傳輸端口類型
|
標準ST接口
|
|
|
端口數量
|
8個（6個發2個收）
|
|
|
傳輸介質
|
62.5/125μm多模光纖，波長850nm
|
|
|
模擬量輸出
|
||
|
小信號（選配）
|
輸出范圍
|
AC（0~7.07）V ；
DC（-10~+10）V
|
|
輸出精度
|
0.1V~7.07VAC，相對誤差小于0.05%
|
|
|
輸出電流
|
>10mA
|
|
|
電壓源
|
設定范圍
|
AC（0~125）V；
DC（-175~+175）V
|
|
輸出精度
|
2V~125V，相對誤差小于0.05%
|
|
|
輸出功率
|
輸出最大電壓時，功率不小于50VA
|
|
|
電流源
|
設定范圍
|
AC :（0~15）A；DC:（0~5）A
|
|
輸出精度
|
0.5A~15A，相對誤差小于0.05%
|
|
|
輸出功率
|
最大輸出功率：30VA
|
|
|
其他參數
|
||
|
絕對時延精度
|
<1us
|
|
|
比差
|
輸出5%~120%In或Un，相對誤差小于0.05%
|
|
|
角差
|
輸出5%~120%In或Un，絕對誤差小于1’
|
|
|
諧波比差
|
<0.1%
|
|
|
諧波角差
|
2’
|
|
|
同步接口
|
同步方式
|
北斗/GPS /IRIG-B/PPS/1588
|
|
同步接口
|
SMA天線接口*1
ST光口*2（IN/OUT各1）
電口*2（IN/OUT各1）
LC光口*1
|
|
|
網絡控制
|
電以太網
|
RJ45*2
|
|
Wi-Fi
|
內置Wi-Fi模塊，可無線控制測試儀
|
|
|
GPS對時精度
|
<60ns
|
|
|
獨立輔助直流
|
110/220VDC可切換，功率不小于100W, 精度：0.5%
|
|
|
開入量
|
八對開入量（電氣隔離），可接空節點及帶電位節點（0～250V）
|
|
|
開出量（軟件控制）
|
數量6對；類型：2對空接點不分極性（電氣隔離） 4對快速開出接點(響應時間＜100μs) 直流容量：Vmax: 250VDC/Imax：0.3A
|
|
|
人機交互
|
內置工控機，12.1’液晶屏（1024*768分辨率）,觸摸屏
|
|
|
供電方式
|
AC:220±20%V(47～63Hz)；DC220±5% V
|
|
|
整機尺寸
|
380mm*280mm*140mm
|
|
|
整機重量
|
<9.8kg
|
|
